一、产品概述

HA006-4X-10/16Q型无漩涡节能水泵控制阀是控制离心泵运行特性的水力自控装置。能控制离心泵下列运行特性：

(专利号：ZL 2011 2 0112733.6 ; ZL 2012 3 0637749.9)

1)关阀启泵:即先零流量启动，后开阀，平均减小启动轴功率50%,保证设备安全;

2) 关阀停泵:即先关阀，管网流速为零时再停泵，停泵时无水锤，泵不逆转;

3) 非人为意外断电时:即雷电感应或电路故障意外断电停泵时，控制阀自动缓闭停泵。确保水击力不大于工作压力的0.3倍，保证管网安全。

4) 节能：阀体内无漩涡，比同类产品节能约25%。

5) 全通径流道设计，保证工况设计流量，到达节能。

二、技术参数

连接法兰按GB/T17241.6标准制造，强度和密封试验按GB/T13927执行。

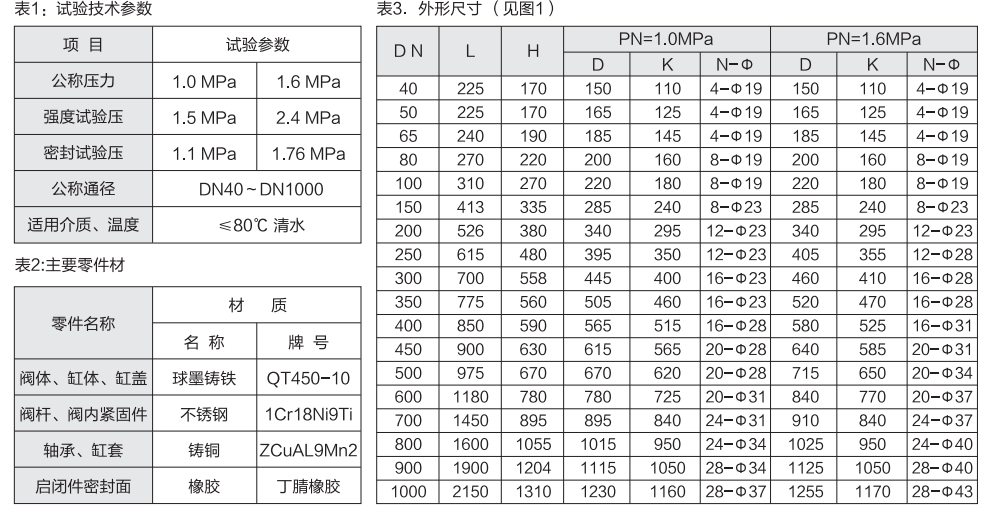

主要试验技术参数见表1,主要零件材质见表2,外形见图1，外形尺寸见表3.

三、工作原理

　　水泵控制阀采用压缩空气作驱动源压缩空气驱动活塞作上下运动，活塞通过阀杆连接动平衡设计的阀瓣，实现阀的开启或关闭。 采用压缩空气作为驱动源的理由是清洁环境，使用方便，避免在泵房建置排水沟渠。企业可为用户解决现场无压缩空气的困难。 工作原理详述如下：

　　a).控制泵的零流量启动     b).控制零流量停泵

　　c).控制非人为意外断电停泵  d).流量无级调节

四、主要结构与性能特点

主要结构

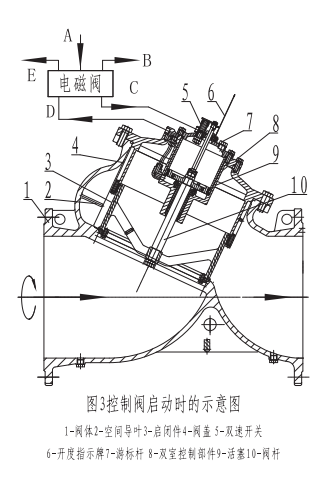

　　水泵控制阀的整体结构见图1, DN小于或等于300为膜片式驱动结构，大于或等于350为活塞式结构。

　　所谓无漩涡是因为水在阀体内流动是不对称流，不对称流必将在阀体内产生不同漩涡强度的径向或轴向漩涡，造成漩涡水头损失。 本产品两项设计专利：在阀体内设计了空间导叶片(见图1中2),此项专利技术的专利号是：ZL 201120112733.6;内装式结构的专利 号是：ZL 201230637749.9o 无漩涡的专利技术有效减小了漩涡损失，增加了背压，提高了阀门的出口压力而节能。与同类产品相 比可节能10%~30%。驱动机构内装式专利技术，使结构大幅度的减小，节省了泵房安装空间，给用户在安装、维修中提供了方便。

性能特点

无漩涡节能水泵控制阀，控制离心泵运行特性的主要性能特点有：

　　—关阀启动，减小启动轴功率;

　　—关阀停泵，停泵无水锤，泵不逆转;

　　—非人为意外断电时，自动缓闭停泵。削弱停泵水锤，避免水击力的破坏。

本控制阀的主要创新点有如下四点：

　　A. 阀体内设计了空间导叶，使介质在阀体内流动无漩涡。(专利技术);

　　B. 内装动平衡双室驱动结构。(专利技术);

　　C. 由双速驱动开关来实现双速两阶段启动，全过程都自动控制，柔性运动无噪声、安全可靠，排除了目前常见的大阀瓣自由落下而产生的巨大噪声。

      D. 启闭件处于动平衡状态，自闭性能好。

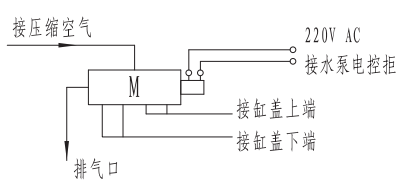

五、水泵控制阀电路控制示意图（供参考）

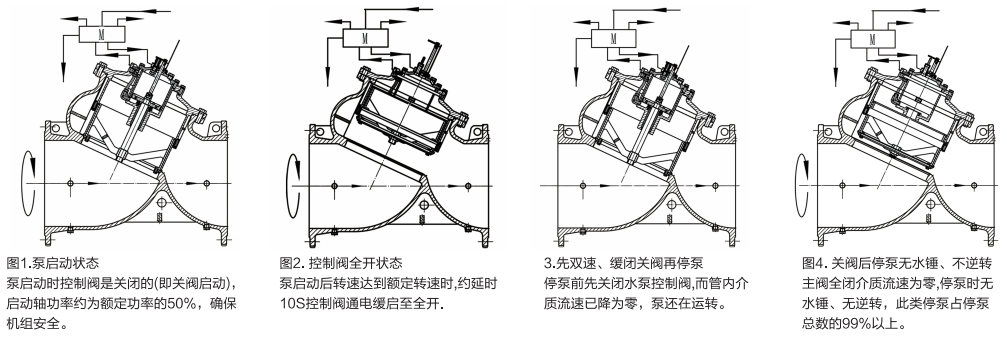

六、控制离心泵运行特性原理图
